4-72离心通风机产品介绍

　　 4—72型离心通风机主要用途是为—般工厂及大型建筑物的室内通风换气或输送空气及其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性之气体：B4—72型离心通风机可排送易燃、易挥发性气体；F4—72型离心通风机主要用于输送腐蚀性气体。但4—72、B4—72、F4—72离心通风机输送的气体均不得含粘性物质， 所含尘土及硬质颗粒物不大于1 5 0 m g／ m 3， 气体温度不得超80℃ 。
　　 B4-72型金蓝风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m。气体温度不得超过80C.B4-72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。该风机结构基本与4-72型相同，Nn2.8A—6A采用B35型带法兰盘与底脚的电动机，No6～12C、D电动机选用表中与Y系列相对应的YB系列，安装型式为B3。

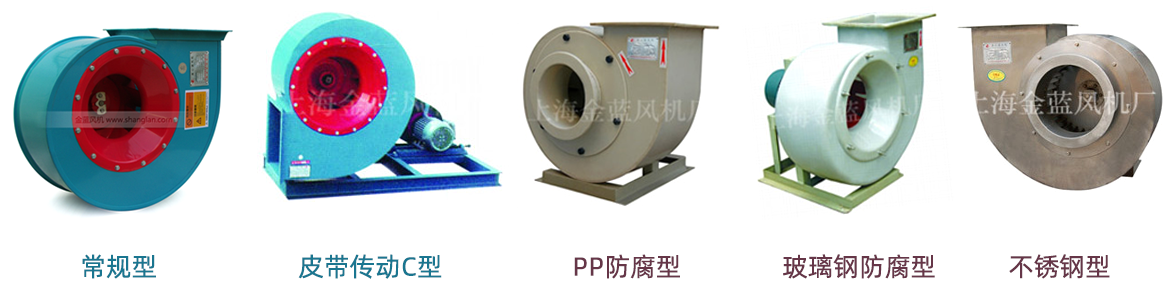

　　 F4-72型离心通风机主要用于输送腐蚀性气体，但所输送的气体不得含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超80°C。F4-72型离心通风机采用不锈钢、玻璃钢或其他耐腐蚀材料制造，其性能和地基尺寸与4-72型离心通风机相同。

　　 金蓝风机4-72的旋转方向分为左旋和右旋。从电机—端正视，凡叶轮按顺时针方向旋转者均称“右旋风机”，以“右”表示，反之则均称之为“左旋风机”以“左”表示，常规方向为右旋居多。
　　 金蓝风机4-72的出风口位置以机壳的出风口角度表示，4—72型风机N_o2.8～6在出厂时均做成—种型式，使用单位根据要求再安装成所需要的位置，订货时无须注明。其中：No2.8出风口位置调整范围是0°～225°，间隔是45°；No3.2～6出风口调整范围是0°～225°，间隔是22.5°；No8～12出风口调整范围是0°～225°间隔是45°；No16、20出风口角度制成固定的三种0°、90°、180°，不能调整，订货时需注明。 此风机的传动方式有A、B、C、D四种：4— 72型风机中，No2.8～ 5采用A式直联传动，No6既有A式传动又有C式传动， N n 8 ～ 1 2 采用C 、D式两种传动方式， N o 1 6 ～ 2 0 采用B 式传动。
　　 A式表示以电动机直联传动；
　　 B式表示悬臂支撑装置，皮带传动，皮带轮在轴承中间；
　　 C式表示悬臂支撑装置，皮带传动，皮带轮在轴承外侧；
　　 D式表示悬臂支撑装置，用联轴器连接传动。
　　 如上述机号、传动方式、出口角度不能适应您生产之需，我厂有能力为您改造或设计，直至 您满意为止。

　　 4-72型风机中№2.8～6主要由叶轮、机壳、进风口、电机等部分组成。№8～20除具有上述部分外，还有传动部分。
　　 （1）叶轮：由10个后倾机翼型叶片、曲线型前盘和平板后盘组成，用钢板制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。
　　 （2）机壳：做成二种不同型式。其中№2.8～12机壳作成整体，不能拆开，№16～20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。
　　 （3）进风口：制成整体，装于风机一侧，与轴向平行的截面为曲线开关作用是能使气流顺畅时入叶轮，且损失较小。
　　 （4）传动：由主轴、轴承箱、流动轴承、皮带轮或联轴器组成

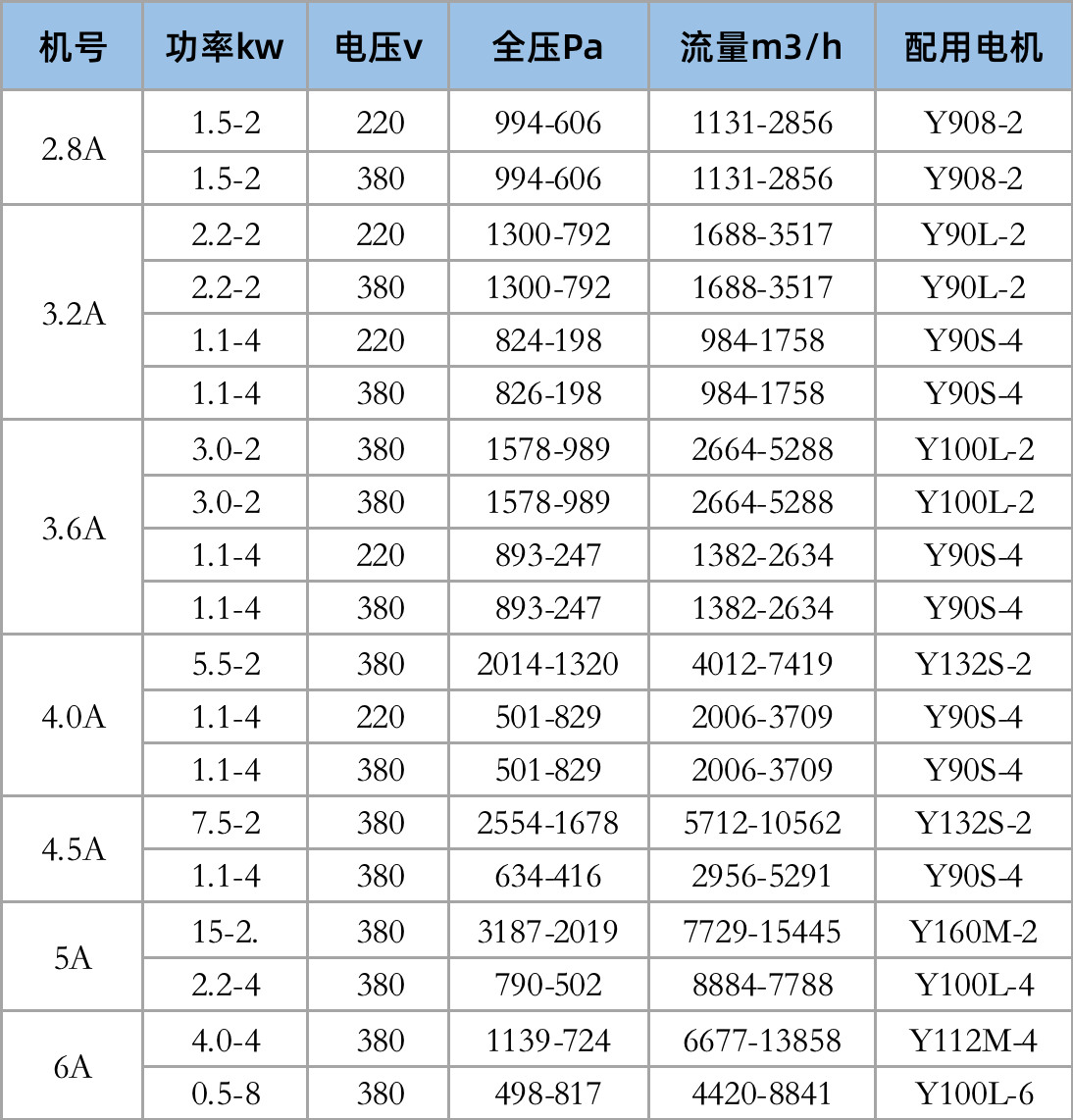

4-72离心通风机 技术参数

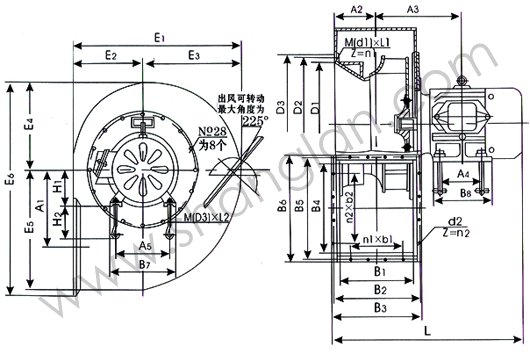

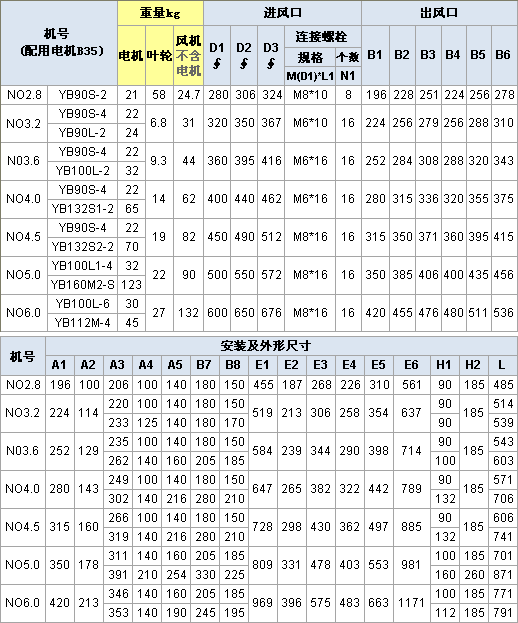

4-72离心通风机 产品尺寸
