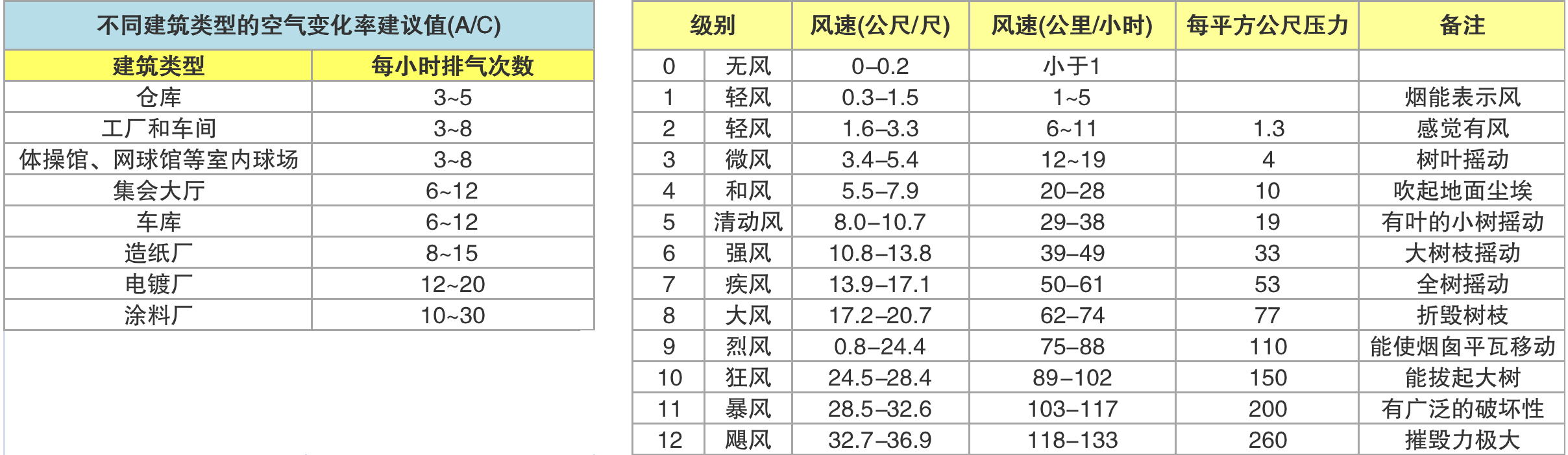

DWT系列无动力涡轮屋顶风机 技术参数

DWT系列无动力涡轮屋顶风机产品尺寸

DWT系列无动力涡轮屋顶风机安装说明

1. 定位
通风器的理想位置应尽量靠近屋脊线，定位时，将防水基板搁置在屋面上，并使基板上倾的边缘端嵌入屋脊金属盖板下得缝隙里约10cm。
2. 切割洞口
以防水基板的内孔为样板，画出洞口的轮廓线，然后用屋面切割机完成洞口的切割。并修整打磨边缘。用锋利的刀片将保温棉按米字形割破，取掉部分保温棉后，再将保温棉和铝箔塞进钢板和保温棉之间。
3. 贴防水胶泥带，上防水硅胶
在防水基板和屋脊盖板的结合处贴上防水胶泥带，在两边完整的波峰顶部，贴上防水胶泥带，并在堵头和彩钢板之间打上防水硅胶，撕去上层纸皮。
4. 固定防水基板
用至少10个自攻螺丝钉或拉铆钉将防水基板固定在屋面上。
5. 安装变角管颈
将变角管颈安放在基板上，转动变角管颈可旋转部分，通过水平仪进行相向90度角的调整，使得变角管颈的上面水平。调整完毕后用彩笔将变角管颈的上下转动部分及变角管颈与基板之间画线记号。 6. 固定变角管颈
用至少四颗自攻螺丝钉，将变角管颈固定在基板。用金属夹片和铝拉铆钉，将变角管颈上下两转动部分固定在一起，操作的同时，请注意对齐原先的画线记号。
7. 将涡轮头固定在变角管颈上
将涡轮头的四个臂卡入预留的沟槽中，再用四颗螺丝将0涡轮头固定再变角管颈上。
8. 检查及调整
检查螺钉、铆钉是否牢靠。再检验涡轮头旋转是否平稳。有时因运输或安装过程，涡轮头受挤压略有变形。可用手稍微调整。最后在堵头及基板四周打上防水硅胶即可。
注意：尽量避免将通风器安置于有乱流的地方以及和垂直墙相邻的低屋面处，并保持通风器的中心距离不小于3米。炎热区域需要额外的通风器以满足特殊要求。
